Здание повышенной этажности
Пример составления схемы расстановки сил и средств при тушении пожаров в зданиях повышенной этажности.

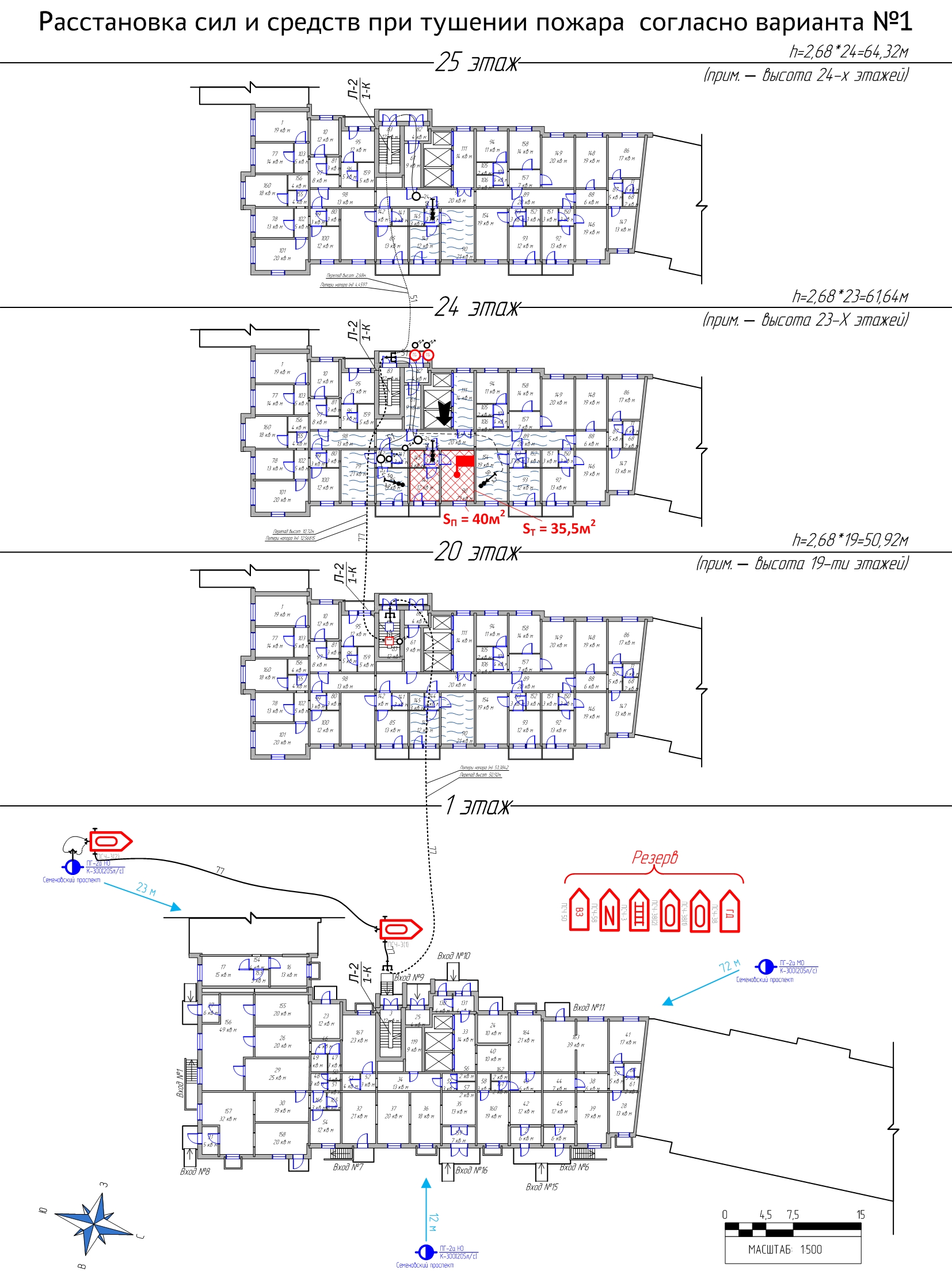

В приложенных схемах показан способ составления схем при расположении сил и средств на различных этажах одного и того же здания. Основная идея заключается в том, чтобы размещать поэтажные схемы не на разных листах, а на одном и том же. Это позволяет располагать фигуры сил и средств таким образом, как если бы они размещались на одном уровне, не нарушая при этом логики схем. Рукавные линии проложенные между этажами обозначаются пунктирными линиями, что позволяет проследить путь их прокладки, но при этом не учитывать их в расчетах.
