версия 13.2.00

Вышло небольшое но важное обновление:

- Переработан алгоритм расчета матрицы открытых пространств. Теперь матрица рассчитывается несколько дольше, но стабильнее для любых конфигураций ограждающих конструкций. В том числе теперь корректно обрабатывается расчет полотна дверей.

- Исправлена ошибка расчета НРС при наличии указателей расстояния


версия 13.1.01

Спешка редко приводит к чему то хорошему и в версию 13.1.00 закрались некоторые ошибки и недоработки. Поэтому с целью их устранения в догонку сразу выпущена версия 13.1.01.

Что нового?

- Исправлена ошибка некорректного расчета показателей при построении книг html для фигур формул анализирующих текущий рабочий лист

- Теперь сохраняются локально все изображения включая карты сервиса Яндекс.Карты

- Исправлены шаблоны страниц html - теперь изображения на страницах всегда умещаются на лист и не выходят за его пределы в случае их слишком большого размера

- Пользователь теперь имеет возможность выбрать какой именно шаблон необходимо использовать для формирования книги html


Так же изменен онлайн пример: https://www.graphicalfiresets.ru/books/simple1/page-1.html

В примере добавлена стилизация изображений не позволяющая им выходить за рамки страницы. А также исправлен ряд ошибок формирования документа, например, 0-вые площади пожара и тушения на некоторых страницах.


версия 13.1.00

Грандиозный новый инструментарий в ГраФиС-Тактик 13.1.00:
---
Новое в версии 13.1.00
- Фигурам "Должностное лицо" добавлены свойства "Подразделение" и "Позывной".
- Фигуры "Должностное лицо" теперь так же отражаются в списке личного состава из инструментов панели "РТП".
- Исправлена ошибка копирования построенных методом моделирования фигур площадей пожара и обрушения при которой их время изменялось на текущее время схемы.
- Добавлен инструмент создания книги с расчетами в формате html с использованием bootstrap. Соответствующая кнопка добавлена на панель инструментов "Формулы".
- Добавлена фигура "Кадр". Фигура позволяет делать снимки фрагментов схемы ограниченных ее рамкой
- Добавлен трафарет расчетов "Автотаблицы". Трафарет содержит специальные фигуры формул со специально настроенным кодом для вывода таблиц аналогичных таблицам списков из состава инструментов панели "РТП".



Просмотр примера: https://www.graphicalfiresets.ru/books/simple1/page-1..


Файлы примера: https://cloud.mail.ru/public/DLUe/7t2JyDnsa




версия 13.0.02

👉🏻Новое в версии 13.0.02:

  • На панель инструментов "РТП" добавлена команда "Очистить", удаляющая все команды и описания обстановки после указанного времени
  • На панель управления "Формулы" вынесены все команды фигур формул (кроме команды "добавить связанную ячейку")
  • В формулу вставки изображения добавлена опция указания локальной ссылки для файлов расположенных в той же папке что и документ
  • Списки из панели управления "РТП" теперь можно экспортировать не только в Word но и в Excel
  • В окне списка "Личный состав" теперь учитывается только пожарные (без учета водителей)
  • Добавлена возможность экспорта результатов расчета в файл html. Трафарет html-разметки размещен по адресу 'Templates/html/online.html'
  • Добавлен трафарет "Учения" содержащий фигуры "Статисты" и "Посредники" используемые при составлении моделей учений.
  • На панель инструментов "РТП" добавлены инструменты "Должностные лица", "Статисты" и "Посредники". Первый позволяет просматривать cписок должностных лиц на пожаре, второй и третий - статистов и посредников на учениях соответственно.
  • Добавлен новый инструмент - трафарет "Эвакуация" предназначенный для расчета времени эвакуации в соответствии с методикой изложенной в приложении 2 к приказу  №382 МЧС России - Упрощенная аналитическая модель движения людского потока а (определение расчетного времени эвакуации людей из помещений и зданий по расчету времени движения одного или нескольких людских потоков через эвакуационные выходы от наиболее удаленных мест размещения людей. Инструмент позволяет проводить расчет времени эвакуации людей из помещений при пожаре в соответствии с указанной моделью.
  • На панель инструментов "РТП" добавлена команда "Пути эвакуации" для вывода списка свойств всех путей эвакуации на листе.
  • Фигуры подписей графика и рукавных линий теперь корректно отображаются в масштабе 1:1.
  • Восстановлена работоспособность системы проверки обновлений. Теперь при выходе новых версий системы, вы всякий раз запуская ГраФиС будете узнавать об этом.

версия 13.0.01

👉🏻Новое в версии 13.0.01:

  • При построении совмещенного графика учитываются только стволы поданные на тушение
  • Исправлена ошибка отображения показателя требуемого и фактического расходов в отчетах

версия 13.0.00

Долгожданная версия ГраФиС-Тактик 13.

👉🏻Новое в версии 13.0.00:

- ! Большая часть трафаретов теперь поставляется с открытым кодом VBA

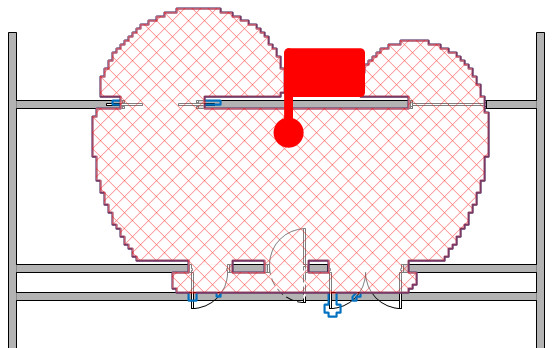

- ! Реализован инструмент расчета площади пожара от любой произвольной формы площади пожара

- ! Добавлен трафарет "Формулы", позволяющий визуализировать на схемах процесс расчета, экспортировать результаты расчета в документы Word, а так же создавать собственные фигуры формул

- ! Добавлены инструменты указания команд и оперативной обстановки на месте пожара

- ! Добавлен трафарет "Свойства и экспорт" позволяющий указывать более подробные данные об объекте пожара (адрес, ОТХ, принадлежность и т.д.) а так же автоматически формировать отчетные документы (Донесение о пожаре, Карточку боевых действий и т.д.)

- ! В трафарет Очаг добавлена фигура "Расчетная зона" позволяющая ограничивать область проведения расчета площади пожара. Так же на панель управления "Превращения" добавлена команда "Обратить в расчетную зону", позволяющая обратить в расчетную зону любую фигуру полигона

- ! Фигуры площади пожара теперь имеют команду "Учесть при моделировании". Команда позволяет включить в ход моделирования текущую фигуру зоны горения в том случае, если она была создана ранее, или была получена в результате вбрасывания или обращения. Команда позволяет начать расчет с любой произвольной формы, а не только от очага пожара. Более того, теперь появилась возможность моделировать пожар одновременно в нескольких точках.

- ! Переработаны формы управления без использования MSCOMCTL.OCX. Теперь все формы доступны в отдельной панели, появляющейся при загрузке трафарета "Управление силами и средствами" на панели инструментов "РТП". Данные из форм могут быть экспортированы в документы Word (всплывающее меню правой кнопки мыши на форме)

- ! Добавлены условные типы ручных стволов. Теперь при выборе типа ствола в поле "Характеристики ствола" можно выбрать тип "Условные" и далее использовать настройки для принятых в пожарной охране РФ условных типов Б (3,7л/с) и А (7,4л/с)

- Кардинально переработан механизм отрисовки фигур при расчете формы площади пожара методом моделирования в результате чего скорость построения увеличилась в 2-3 раза (на крупных площадях эффект заметнее)

- Исправлено отображение некоторых типов значений в универсальных подписях. Теперь для числовых значений можно указывать точность округления, а значения времени имеют формат "ЧЧ:ММ" (раньше показывались просто числом)

- В перечень свойств фигур звеньев ГДЗС добавлено свойство "Время команды (с очагом)" отражающее время в которое постовому ПБ следует передавать команду на выход звена из НДС

- Теперь имеется возможность проводить быстрый расчет параметров работы звена непосредственно в окне данных фигуры. Пользователь теперь может явным образом указывать значения свойств "Мин давление при включении", "Макс падение давления", "Мин давление у очага". Соответствующие расчеты прочих параметров будут проводиться автоматически.

- При проведении расчетов с использованием калькулятора ГДЗС свойства "Мин давление при включении", "Макс падение давления", "Мин давление у очага" теперь так же обновляются. При этом указанные пользователем значения заменяются на расчетные.

- Исправлена ошибка расчета расхода воды в рукавных линиях ведущих к возимому лафетному стволу

- Исправлены значения гидравлических сопротивлений для напорных рукавов диаметром 200, 250 и 300мм.

- Фигура расстояния теперь вычисляет и требуемую длину рукавных линий

- Добавлена спецфункция "Выбрать все фигуры данного типа", которая добавляет в выделение все фигуры ГраФиС аналогичные выбранным (можно несколько типов)

- В трафарет "Отчеты" добавлен новый "Отчет по рукавам", позволяющий сравнить требуемое количество рукавов с имеющимся. Пользователь может настроить сведения по рукавам каких именно диаметров необходимо отразить в отчете

- В режиме конструктора отчетов теперь можно скрыть текст в полях данных, что бывает крайне необходимо при составлении отчетов с полями небольшого размера (например в означенном выше отчете по рукавам)

- Текст в полях отчетов теперь адаптивен к высоте фигур, но может быть модифицирован в соответствии с назначением конкретных отчетов. Соответствующим образом переработаны имеющиеся отчеты

- В окне тактических данных добавлена строка со сведениями о имеющихся рукавах

- Добавлен учет длины напорных рукавов больших диаметров (для рукавов диаметром свыше 150мм она составляет 100м)

- Реализован экспорт данных из отчета Тактических данных в Word

- Устранена ошибка некорректного получения данных автомобилями при добавлении из связанной таблицы данных

- Исправлена ошибка при которой в некоторых случаях самопроизвольно устанавливалось время начала пожара равным текущему системному времени

- Для фигуры "Очаг" добавлены свойства временных показателей (локализация, ликвидация открытого горения и т.д.)

- Для фигуры "Очаг" добавлена команда "Изменить времена" позволяющая изменять свойства временных показателей, а так же очищать их значения (что невозможно сделать из окна "Данные фигуры"). Так же эта команда позволяет рассчитать некоторые свойства исходя из информации изображенной на схеме ("Время прибытия первого подразделения" и "Время подачи первого ствола"), а так же отразить данные в окне "Данные фигуры" для страницы (если не выбрана ни одна фигура)

- Исправлена ошибка поворота подписи фигур при явном указании угла через окно "Размер и положение"

- Добавлены фигуры (трафарет "Управление СиС") должностных лиц и состава оперативного штаба на пожаре, позволяющие более гибко указывать состав оперативного штаба

- Теперь при размещении стволов, звеньев ГДЗС, ПТВ и т.д. поверх фигур пожарной техники или аналогичных фигур, им автоматически присваиваются наименование подразделения, позывной и время имеющейся фигуры

- В трафарет "Прочее добавлена фигура "Текущее время модели", позволяющая отражать непосредственно на схеме текущее время модели в соответствии с настройками.

- В мастере тактических данных теперь отражаются так же и сведения о ПБ и КПП ГДЗС

- В мастере тактических данных кнопка "Экспорт в Word" размещена в контекстном меню мастера

- Теперь могут анализироваться так же показатели наличия постов безопасности ГДЗС и КПП ГДЗС

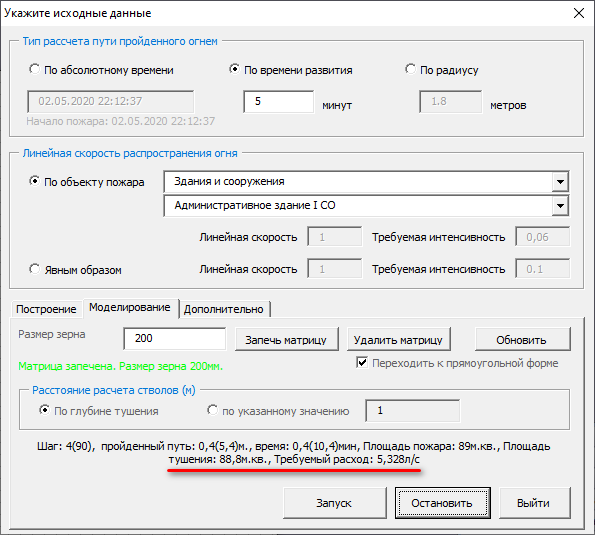

- В настройках формы "Исходные данные" при моделировании площади пожара теперь можно указывать следует ли после моделирования добавить расчетную площадь тушения (от ручных стволов). Соответствующая опция перемещена на вкладку "Дополнительно"

- На панели "РТП" так же появился инструмент "Список личного состава" позволяющий просмотреть количество личного состава имеющегося в распоряжении и задействованного в выполнении боевых задач

- У фигур пожарной техники появилось свойство "Газодымозащитников", отражающее количество газодымозащитников. Инструменты анализа теперь так же позволяют посчитать общее количество газодымозащитников в модели

- В аналитику включены показатели стволов (количество и расход) по направлениям работы - "Тушение;Защита;Охлаждение;Эвакуация людей;Проверка"

- Добавлены наборы формул и готовых расчетов ГраФиС-расчеты

- Стволы поданные для эвакуации или на проверку помещений больше не учитываются в расходе

- В мастер тактических данных добавлены показатели количества стволов поданных на защиту/проливку/проверку и т.д.

- Поле совмещенного графика теперь так же корректно обрабатывает ситуации с наличием нескольких одновременных площадей пожара (ранее учитывалась только одна из площадей, что приводило к необходимости ручной корректировки единиц измерения графика)

- При моделировании формы зоны горения теперь учитывается и время подачи стволов. Стволы начинают оказывать влияние на распространение пожара только после того, как расчетное время развития пожара превысит время подачи стволов

- Добавлены опции моделирования площади пожара "Учитывать только стволы поданные на тушение защиты", "Учитывать стволы только после наступления времени их подачи", "Учитывать реальное положение стволов". Эти опции позволяют более гибко моделировать площадь тушения. Особенно в условиях сложной планировки.

- Развернута линия в АКП согласно БУПО

- Для фигур расстояний теперь рассчитывается так же длина требуемой рукавной линии


версия 12.1.02

Небольшое обновление призванное устранить ряд мелких но серьезных ошибок. Ссылка для скачивания та же: https://grafis.page.link/gfsInstaller. Но теперь инсталлятор находится в архивном файле. По невыясненным причинам сайт перестал отдавать инсталлятор в чистом виде.

👉🏻Новое в версии 12.1.02:
- Исправлена ошибка размещения звеньев ГДЗС на рукавных линиях ведущих к пенным и лафетным стволам
- Несколько изменена механика обработки ошибок в программном коде VBA
- Исправлены значения запаса рукавов у некоторых моделей АР
- При расчете формы площади пожара при помощи моделирования больше не появляется окно данных площади пожара. Все данные сохраняются сразу в фигуре
- Добавлены подписи звена ГДЗС, указывающие на марку, тип дыхательных аппаратов, а также на состояние звена, находящегося в резерве
- В мастер проверок возвращена оценка наличия КПП при трех работающих звеньях ГДЗС
- Обновлена фигура Расстояние, теперь фигура способна привязываться к объектам, самостоятельно менять цвет, добавлено три вида отображения линии в отношении стрелок (однонаправленная, двунаправленная, однонаправленная сокращенная). Также добавлена функция Реверс для смены направления линии
- В фигуры ИНППВ добавлена функция автоматической прокладки расстояния до очага, при вбрасывании или из контекстного меню
- В фигуру Здание добавлена функция автоматической прокладки расстояний от соседних зданий и ИНППВ. Вызывается из контекстного меню. Пока стабильно работает только в Visio 2007!
- Учет СПР добавлен в мастер тактических данных
- Исправлен учет фигур Автомобиль общее обозначение, Приспособленная техника, Инж или спец машины в мастере тактических данных
- В базу данных добавлены типовые АЛ-30 (выводится по-умолчанию) и АЛ-50 без уточнения модели, с боевым расчетом в 1 человека. Ранее аналогичным образом был добавлен типовой АГДЗС с боевым расчетом в 7 человек
- В базу данных добавлен типовой ствол СВД без уточнения модели


версия 12.1.01

Опубликована версия 12.1.01 системы ГраФиС-Тактик

Новое в версии:

- Исправлены подписи в радиальной диаграмме. Теперь они корректно отображаются во всех масштабах.
- Исправлена толщина линий в фигуре АКП
- Исправлена ошибка при попытке экспорта схем в изображения (трафарет "Спецфункции")
- Исправлена ошибка в таблице интенсивностей подачи воды для Жилых домов I, II, III степеней огнестойкости. Ранее была 0,03 л/с/м.кв., что не соответствует справочным данным
- Для графиков площади пожара и площади тушения добавлена опция "Время окончания не известно", позволяющая изображать график заканчивающимся прямой линией
- Графики площади пожара и площади тушения теперь при расчете рассматривают зоны горения с одинаковым временем кок одну фигуру (данные о площади суммируются)
- При вбрасывании поля совмещенного графика для определения максимального размера теперь учитывается не только площадь пожара, но и расход
- При построении площади пожара методом компьютерного моделирования в подписи формы отображается фактическая площадь тушения пожара и требуемый расход воды


версия 12.1.00

Опубликована версия 12.1.00 системы ГраФиС-Тактик

Новое в версии:

- Звенья ГДЗС теперь автоматически разворачиваются параллельно рукавным линиям
- Фигуры рукавов в скатках и гармошках теперь корректно обрабатываются при анализе
- Полностью переписана механика анализа схем
- Окно мастера проверок разбито на два окна, размещающихся пристыкованными к нижнему краю экрана - Окно "Мастер проверок" отображающее ошибки и недочеты схемы; Окно "Мастер тактических данных". Окна могут быть перемещены в любое место рабочего окна приложения Visio или вложены друг в друга
- Добавлено окно Настройки расчета. В данный момент здесь имеется возможность выбирать каким образом будет округляться требуемое количество звеньев ГДЗС, исходя из требования формирования одного резервного звена на каждые три работающих - в большую или меньшую сторону
- Добавлены новые позиции для расчета: (рукавов проложено, рукавов имеется, запас воды на 10минут, общий запас пенообразователя, кол-во БУ и СПР, и т.д.)
- Сделано корректное отображение, свищей и мостиков при разных масштабах;
- Исправлен ряд ошибок связанных с функционированием окон из трафарета Формы управления
- Исправлено отображение времени в столбцах форм
- Исправлена ошибка возникавшая при клике по пустому списку
- Добавлена обработка ряда новых фигур (АПП, Машины на гусеничном ходу, Танк)
- В установочный пакет добавлена библиотека MSCOMCTL.OCX отвечающая за работу форм управления
- Сделана корректная фигура пожарного поезда - с патрубками и свойствами расхода
- В базу данных добавлен новый набор техники - Распространенные. В этом наборе находятся только самые распространенные модели техники. В целом это не слишком актуально, но для автоцистерн и автолестниц позволяет выбирать изначально из небольшого списка наиболее распространенных моделей. Модели определены в соответствии с наиболее популярными страницами проекта wiki-fire.org
- Сделана постоянная ориентация относительно горизонта для подписи сторон света
- В фигуре строки экспликации убраны отступы для ячеек таблицы, что позволяет более аккуратно ее масштабировать
- Добавлена возможность указывать дополнительные сведения о ИНППВ в формате html. Можно указывать произвольные данные, в том числе изображения
- Фигура «Всасывающая линия» из трафарета ПТВ теперь при размещении автоматически определяет из какого водоема забирает воду, что позволяет учитывать ее при проведении анализа НРС
- Фигура «Гидроэлеватор» из трафарета ПТВ работает также
- Исправлена ошибка привязывания фигур звеньев ГДЗС к удаленным линиям
- Исправлен расчет максимальной длины рукавных линий (ранее перепад высот считался в обратную сторону)
- Добавлен расчет максимально возможного расстояния прокладки рукавных линий
- Исправлена ошибка при которой в версии Visio 2019 не формировался массив помещений объекта ссылаясь на отсутствие трафарета "Структурные элементы", несмотря на то, что данный трафарет был подключен
- На панель работы со временем (панель "Таймер" трафарета "Спецфункции") добавлена кнопка "Установить текущее время" позволяющая одним нажатием указать для выбранных фигур текущее время схемы
- Для трафарета "Линии" добавлена функция "Обратить в проброс". Проброс - это указание рукавной линии проложенной между этажами при использовании варианта схем с расположением поэтажных планов один над другим. Проброс не имеет длины, но может использоваться для указания перепада высоты
- В трафарет "Отчеты" добавлен новый тип отчета - радиальная диаграмма. Эта фигура позволяет наглядно представить все основные показатели условий локализации пожара: достаточность личного состава, звеньев ГДЗС, основных пожарных автомобилей, расхода и запаса воды и количества поданных стволов (приведенных к общему расходу)
- Исправлены ошибки принадлежности некоторых фигур к слоям. Например, ранее при попытке скрыть слой "Техника" фигуры АЛ скрывались, а вот сами лестницы этих автомобилей оставались видимыми
- Исправлены ошибки связанные с вылетанием Visio при попытке удалить подписи зон горения, водоемов или универсальные подписи трафарета "Прочее"
- Для фигур рукавных линий добавлена возможность расчета максимально возможного расхода воды при заданных условиях
- Исправлена механика работы подписей рукавов - раньше они некорректно отображались на вертикальных и горизонтальных линиях
- Переработаны фигуры расстояний и добавлена возможность их автоматической расстановки


версия 12.0.00

Предлагаем вашему вниманию новую версию системы ГраФиС-Тактик. Ключевыми нововведениями версии стала наконец реализованная поддержка версий MS Visio 201х версий и инструментарий для проверки схем на корректность составления.

Новое в версии:

- обеспечена корректная работа системы в 201х версиях MS Visio

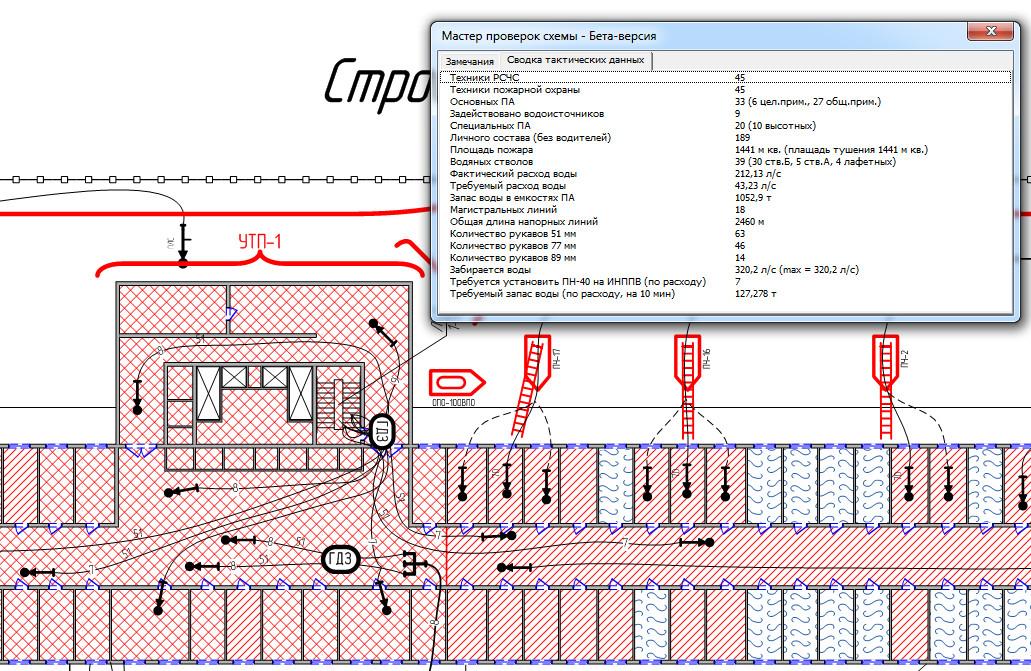

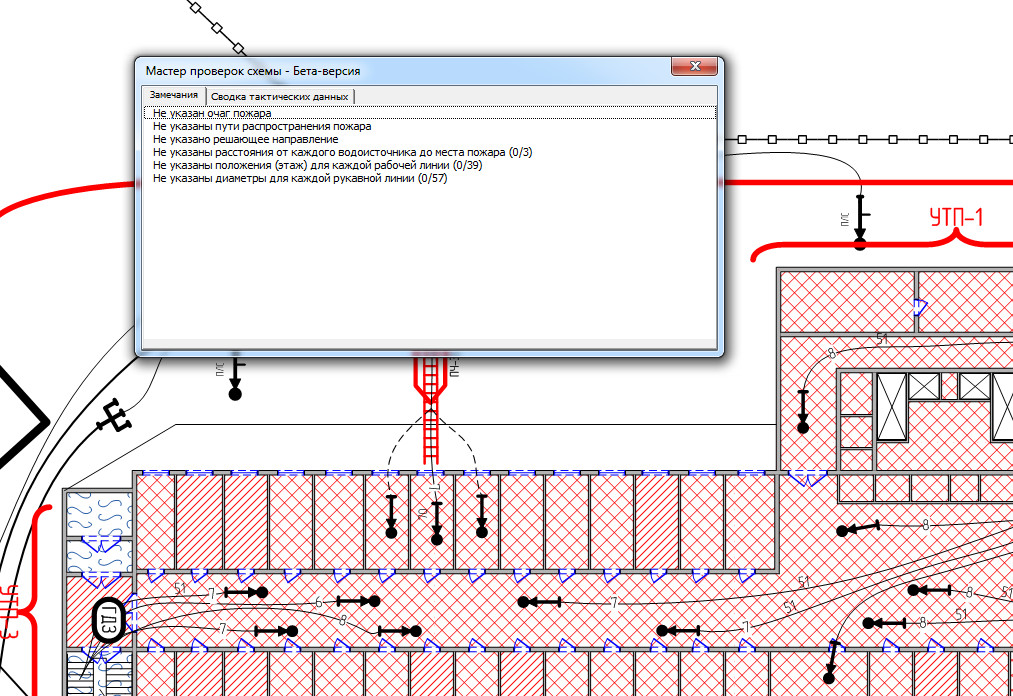

- в трафарет "Отчеты" добавлен инструмент проверки схем("Мастер проверок"), включающий:
    - оценку схем на наличие наиболее характерных ошибок (отсутствие указания решающего направления, подписей рукавных линий и т.д.)
    - оценку Оперативно-тактических параметров текущей схемы (количество техники, рукавов, личного состава, звеньев ГДЗС и т.д.)
- исправлены значения гидравлических сопротивлений для рукавов больших диаметров и механика их получения из базы данных (ранее гидравлические сопротивления менее 0,0001 не возвращались).
- исправлены даты в фигурах - ранее в 201х версиях не все фигуры позволяли указывать корректные значения дат и времени
- в качестве модели автоцистерны по-умолчанию выбрана условная АЦ-40 среднего класса, за основу которой взята одна из самых распространенных моделей АЦ - АЦ-3,2-40/4(43253)001-МС насос выбран НЦПК 40/100-4/400. ТТХ: боевой расчет - 5, Рукава 51 – 10шт., Рукава 77 – 8шт, Запас воды: 3200л, пенообразователя – 200л.
- исправлены значения гидравлических сопротивлений для рукавов больших диаметров и механика их получения из базы данных (ранее гидравлические сопротивления менее 0,0001 не возвращались)
- исправлена ошибка при попытке сформировать массив помещений на листе без помещений
- звенья ГДЗС теперь имеют свойство "Состояние" позволяющее указывать работает ли звено или находится в резерви, либо заправляет баллоны СИЗОД;
- при размещении звеньев ГДЗС поверх рукавных линий первые автоматически переключаются в состояние "Работает", при размещении не поверх линий - "В резерве". При этом численнойсть личного состава работающего со стволом зависит от того работает с ними звено ГДЗС или нет. Если да, то 0, если ствол работает без звена, то согласно требованиям.
- исправлено отображение времени в подсказаках звена ГДЗС
- фигуры боевых участков при размещении автоматически получают новый номер.
