ПГ
Фигура пожарного гидранта
Общие сведения
Фигура используется для отражения территориального размещения пожарных гидрантов на местности. Позволяет определять водоотдачу водосети для различных диаметров и напоров водопроводной сети. Может служить источником водоснабжения для мобильных средств пожаротушения (в первую очередь автоцистерн).
Индивидуальный индекс (User.IndexPers): 50.

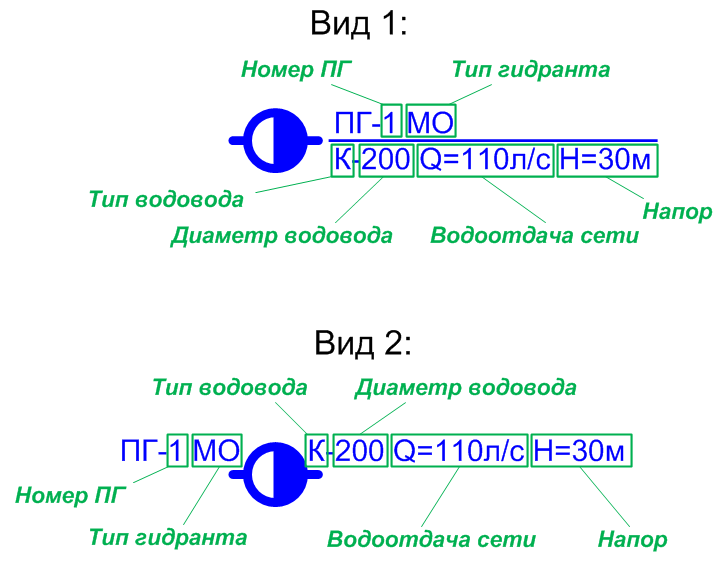

Внешний вид
Свойства
| Подпись в меню | Описание | Тип данных | Имя строки в таблице данных | Примечание |
|---|---|---|---|---|
| Подразделение | Отражает подразделение пожарной охраны ответственное за данный ПГ | Строка | Prop.Unit | |
| Номер ПГ | Номер ПГ согласно учетных сведений (по адресу или общий) | Строка | Prop.PGNumber | |
| Адрес, наименование объекта | Сохранение адреса ПГ | Строка | Prop.PGAdress | |
| Тип водовода | Тип водовода на котором установлен ПГ | Фиксированный список ("Кольцевой;Тупиковый") | Prop.PipeType | |
| Диаметр водовода (мм) | Диаметр водовода на котором установлен ПГ | Фиксированный список (100;125;150;200;250;300;350) | Prop.PipeDiameter | Скрыто при значении свойства "Способ получения значений"="Явный" |
| Диаметр водовода (мм) | Диаметр водовода, введенный пользователем | Число | Prop.PipeDiameterR | Видимо только при значении свойства "Способ получения значений"="Явный" |
| Тип гидранта | Тип технической реализации ПГ | Фиксированный список ("неизвестен;Московского образца;Ленинградского образца;Немецкого образца;Специального образца") | Prop.PGType | Видимо только при значении свойства "Способ получения значений"="Явный" |
| Способ получения значений | Способ получения значений водоотдачи ПГ | Фиксированный список ("Табличный;Расчетный;Явный") | Prop.ShowDirectProduction | Определяет способ получения значений водоотдачи в зависимости от напора |
| Тип сети | Принадлежность сети водопровода, на которой установлен ПГ | Изменяемый список ("Городская сеть;Объектовая сеть;Бесхозный;") | Prop.NetType | |
| Напор (м) | Напор воды, выбранный из списка (м) | Фиксированный список (10;20;30;40;50;60;70;80) | Prop.Pressure | Скрыто при значении свойства "Способ получения значений"="Явный" или "Расчетный" |
| Напор (м) | Напор воды, введенный пользователем (м) | Изменяемый список (10;20;30;40;50;60;70;80) | Prop.PressureR | Скрыто при значении свойства "Способ получения значений"="Табличный" |
| Водоотдача сети (л/с) | Водоотдача сети, получаемая по справочнику (л/с) | Число | Prop.Production | Скрыто при значении свойства "Способ получения значений"="Явный" или "Расчетный" |
| Водоотдача сети (л/с) | Водоотдача сети, указанная пользователем (л/с) | Число | Prop.ProductionT | Скрыто при значении свойства "Способ получения значений"="Табличный" или "Расчетный" |
| Водоотдача сети (л/с) | Водоотдача сети, получаемая по формуле (л/с) | Число | Prop.ProductionR | Скрыто при значении свойства "Способ получения значений"="Табличный" или "Явный" |
| Координаты (широта, долгота) | Географические координаты гидранта (широта, долгота) | Строка | Prop.Coordinates | |
| Радиус | Предельное расстояние от ПГ. Показывает круг соответствующего радиуса вокруг фигуры. Позволяет оценить расстояние до ПГ с точки зрения безводности района | Число | Prop.Radius | |
| Скорость потока (м/с) | Предлагаемое значение может быть неточным, если диаметр больше 300мм или напор больше 50м | Число | Prop.Speed | Видимо только при значении свойства "Способ получения значений"="Расчетный" |
| Общие сведения | Общие сведения импортированные из других источников | Текст | Prop.Common | Скрытое свойство. Содержит html-код для отображения общих сведений о ПГ при использовании команды "Показать дополнительные сведения" |

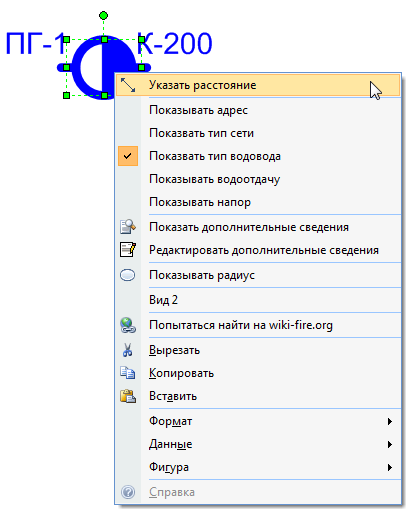

Команды и опции меню
| Подпись в меню | Имя строки в таблице данных | Тип | Описание | Примечание |
|---|---|---|---|---|
| Показывать адрес | Actions.AddressShow | Опция | Показывает/скрывает значение свойства "Адрес, наименование объекта" в подписи фигуры | |
| Показывать тип водовода | Actions.TypeShow | Опция | Показывает/скрывает описание типа водовода в подписи фигуры | |
| Показывать водоотдачу | Actions.ExpenceShow | Опция | Показывает/скрывает значение водоотдачи в подписи фигуры | |
| Показать дополнительные сведения | Actions.CommonDataShow | Команда | Показывает окно "Общие сведения (ЭСУ ППВ)" | Видима только при наличии данных в свойстве "Общие сведения" |
| Показывать радиус | Actions.RadiusShow | Опция | Показывает радиус вокруг фигуры соответствующий значению свойства "Радиус" | |
| Попытаться найти на wiki-fire.org | Actions.GotoWF | Команда | Пытается найти страницу с именем "ПГ" на сайте wiki-fire.org | |
| Вид 2 | Actions.SwitchView | Опция | Переключение внешнего вида УГО | |
| Показывать напор | Actions.PressShow | Опция | Показывает/скрывает значение напора на ПГ в подписи фигуры | |
| Показывать тип сети | Actions.NetShow | Опция | Показывает/скрывает тип сети в подписи фигуры | |
| Показывать подразделение | Actions.UnitShow | Опция | Опция скрыта (зарезервирована) | |
| Редактировать дополнительные сведения | Actions.INPPWDataRedact | Команда | Показывает окно "Общие данные", позволяющее изменять значение свойства "Общие сведения" | |
| Указать расстояние | Actions.DistanceShow | Команда | Добавляет фигуру стрелки указывающую расстояние от ПГ до объекта или очага пожара |

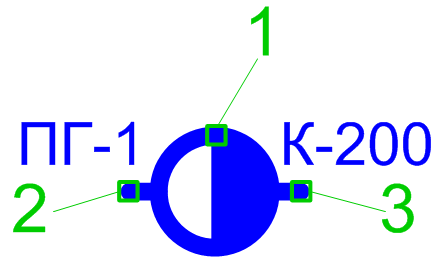

Точки соединения
| Номер | Описание | Примечание |
|---|---|---|
| 1 | Предназначена для подключения пожарных колонок | |
| 2 | Предназначена для подключения водоводов | В настоящее время не реализовано |
| 3 | Предназначена для подключения водоводов | В настоящее время не реализовано |
Примеры использования

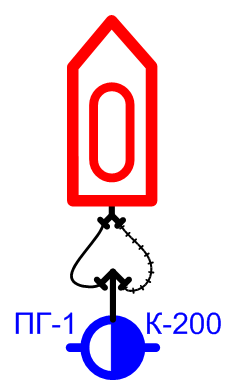

Установка пожарной автоцистерны на ПГ вертикально

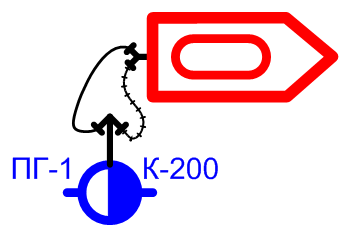

Установка пожарной автоцистерны на ПГ под углом

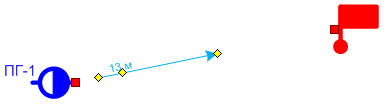

Указание расстояния от ПГ до очага пожара (или любой другой фигуры)

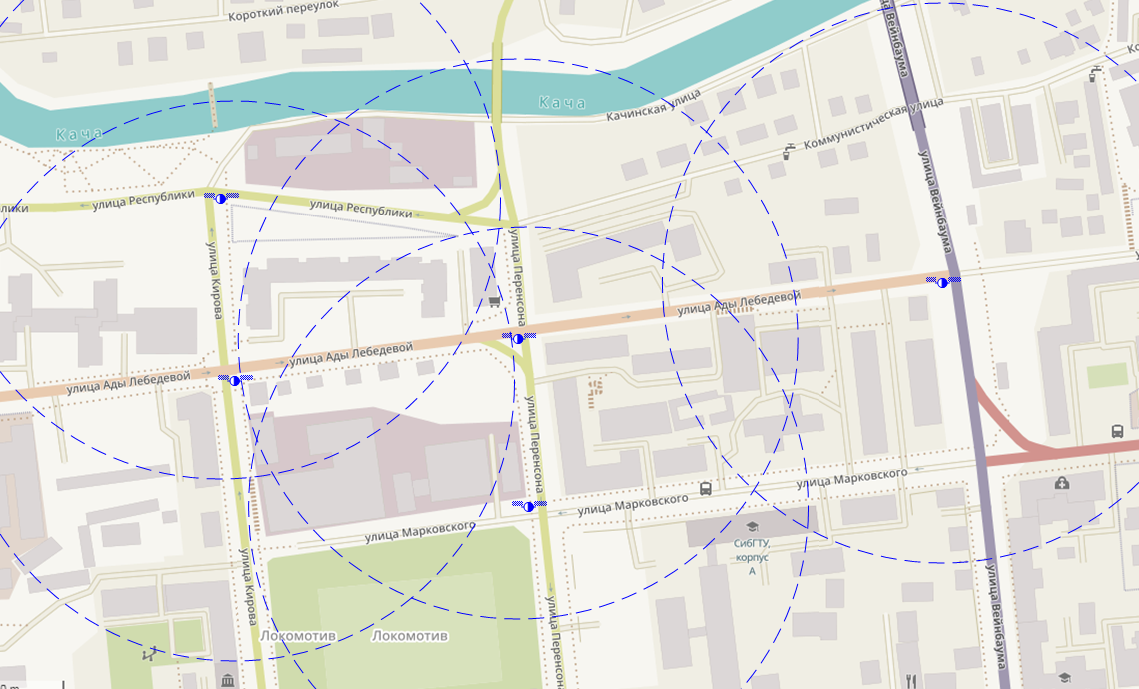

Отражение радиуса вокруг фигур ПГ
