Связь с базой данных
В проведении пожарно-тактических расчетов используется огромное количество справочной информации. Именно поэтому для автоматизации доступа к такой информации и упрощения работы с ней для ГраФиС-Тактик была разработана специальная база данных с хранящейся в ней информацией о ТТХ пожарной техники и оборудования, параметрах пожара, водоотдаче водопроводных сетей и пр.
Как уже говорилось Большинство фигур ГраФиС имеют специальные свойства более подробно описывающие и уточняющие особенности каждой отдельно взятой фигуры. Так Фигуры АЦ, при внешней схожести, могут обозначать различные модели пожарных автоцистерн:

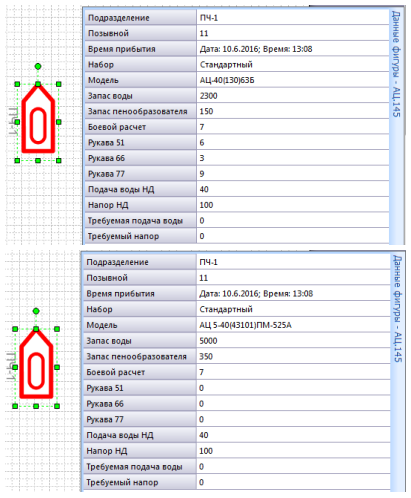

На первом изображении можно увидеть фигуру автоцистерны обозначающую модель АЦ-40(130)63Б. На втором - АЦ 5,0-40(43101)ПМ-525А. Сразу можно отметить, что различия в моделях АЦ автоматически влекут за собой изменения и в содержимом прочих свойств ТТХ. Например для АЦ-40(130)63Б запас воды и пенообразователя составляет 2300л и 150л, соответственно. При этом, для АЦ 5,0-40(43101)ПМ-525А данные показатели составляют 5000л воды и 350л пенообразователя. Здесь ключевым свойством фигуры является "Модель" - прочие свойства (ТТХ или то, что относится непосредственно к данной модели) являются зависимыми и изменяются в соответствии со значением указываемым пользователем в свойстве "Модель".
В качестве второго примера приведем изменение свойств пожарного ручного водяного ствола при изменении его ключевых свойств - "Модель", "Вариант", "Вид струи", "Напор":

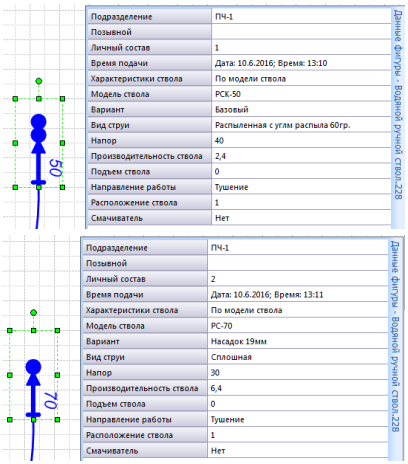

На первом изображении показан ствол РСК-50 в базовом варианте, с распыленной струей с углом распыла 60гр. и напором 40м. На втором изображен ствол РС-70 с насадком 19мм, сплошной струей, и напором 30м. На деле же, это одна и та же фигура ГраФиС для которой были изменены значения ключевых свойств. Можно легко убедиться, что изменение ключевых свойств привело не только к изменению зависимого поля, "Производительность ствола", но и изменило внешний вид самой фигуры - а именно, изменилось значение условного прохода и количество кругов обозначающее тип струи.
