Расчет сил и средств по варианту №1
Оценка обстановки на момент прибытия первого подразделения
1 Дополнительные данные
По справочным сведениям и анализу пожаров на данных объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения составляет 1 м/мин, а интенсивность подачи воды 0,1 л/(м2*с). Время сообщения о пожаре по условиям объекта не превышает 5 минут. За наихудший вариант принимаем возникновение пожара в палате на шестом этаже. Размер помещения 6,2 x 5 м. Общая площадь кабинета 31 м2
2 Время свободного развития пожара
tсв. = tсообщ. + tсб. + tсл.
tсв. = 5 + 1 + 4 = 10 мин
Определение времени следования подразделений
tсл. = ( L * 60 ) / uсл.
tсл. = ( 3 * 60 ) / 45 = 4 мин.
3 Длина пути, пройденного огнем
Lп= 0,5*Vл * 10 + Vл * (τсв- 10)
Lп= 0,5*1*10 + 1*(10 – 10) = 5 м.
4 Определяем площадь пожара
Так как помещение ограничено стенами и имеет размеры 6,2 х 5 м, то на 10 минуте площадь пожара примет прямоугольную форму:
Sп = a * b
Sп = 6,2 * 5 = 31
5 Определяем площадь тушения
Sт = 2*hт*a+(b-2*hт)
Sт = 2*5*6,2+(5-2*5)=57 м2
Поскольку Sт>Sп, то принимаем Sт=Sп=31
6 Определяем требуемый расход воды на тушение
Qтр.т= Sт*Iтр
Qтр.т= 31*0,1=3,1 л/с
7 Определяем требуемое количество стволов на тушение:
NБтр.т= Qтр.т/qБ
NАтр.т= Qтр.т/qА
NПЛСтр.т= Qтр.т/qПЛС
NБтр.т= 3,1/3,7 = 1 ствола Б, или
NАтр.т= 3,1/7,4 = 1 ствола А, или
NПЛСтр.т= 3,1/16,8 = 1 ствола ПЛС
8 Определяем площадь защиты
Исходя из конструктивно-планировочных особенностей объекта принимаем площадь защиты равной удвоенной сумме площадей горящей и смежных палат (30 и 35м2), для организации защиты помещений вышележащего этажа по всей площади пожара и защиты, а так же для защиты помещения нижележащего этажа, расположенного непосредственно под очагом пожара. Тогда Sз = 2 * (30+31+35) = 192 м2
9 Определяем требуемый расход на защиту
Qтр.з = Sз*Iтр.з
Qтр.з = 192 * 0,025 = 4,8 л/с
где:
Sз - площадь защиты, (м2 ;м3);
Iтр.з - интенсивность подачи воды на защиту, л/(м2*с).
Iтр.з = Iтр * 0.25 = 0,1 * 0.25 = 0,025 л/с
10 Определяем требуемое количество стволов на защиту:
NБтр.з= Qтр.з/qБ
NАтр.з= Qтр.з/qА
NПЛСтр.з= Qтр.з/qПЛС
NБтр.з= 4,8/3,7 = 2 ствола Б, или
NАтр.з= 4,8/7,4 = 1 ствола А, или
NПЛСтр.з= 4,8/16,8 = 1 ствола ПЛС
11 Определяем общий требуемый расход
Qтр.общ = Qтр.т + Qтр.з
Qтр.общ = 3,1 + 4,8 = 7,9 л/с
12 Определяем требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники
NАЦ.ВИ.тр= Qф.общ / (0,8 * qАЦ)
NАЦ.ВИ.тр= 7,4 / (0,8 * 40) = 1
где:
qАЦ - подача насоса АЦ, согласно ТТХ. Принимаем 40 м
0,8 - коэффициент эффективного использования пожарного насоса
13 Определяем предельно возможное расстояние подачи ОТВ
Lпр= [Нн-(Нразв ± Zм ± Zств) / S*Q2]*(20/1,2)
Lпр = ((100 - (50 ± 0 ± 18))/(0.015 * 11,12))*(20/1,2) = 283 м
где:
Нн - напор на насосе, который равен 90-100 м;
Нразв - напор у разветвления, на 10м больше чем перед приборами подачи воды м;
Zм - наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, м;
Zств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, м;
S - сопротивление одного пожарного рукава;
Q - суммарный расход воды одной наиболее загруженной магистральной рукавной линии, л/с. Принимаем 11,1 л/с
14 Определяем требуемое количество личного состава
Nл.с.тр= NГДЗС * 3 + NГДЗС рез * 3 + NПБ * 1+ NКПП * 1 + NА * 2+ NБ * 1 + NПЛС * 3 + Nр * 1
где:
NГДЗС - количество работающих звеньев ГДЗС, ед.;
NГДЗС рез - количество резервных звеньев ГДЗС, ед.;
NПБ - количество постов безопасности, ед.;
NКПП - количество КПП ГДЗС, ед.;
NБ - количество поданых без применения СИЗОД стволов Б, ед.;
NА - количество поданых без применения СИЗОД стволов А, ед.;
NПЛС - количество поданых без применения СИЗОД стволов ПЛС, ед.;
Nр - количество рукавных разветвления, ед.
Nл.с.тр=3 * 3 + 1 * 3 + 3 * 1 + 1 * 1 + 0 * 2+ 0 * 1 + 0 * 3 + 2 * 1 = 18
15 Определяем требуемое количество отделений на АЦ
Nотд.АЦ= Nл.с.тр/4
Nотд.АЦ= 18 /4 = 5
16 Определяем фактические показатели сосредоточения и применения сил и средств
Исходя из состава прибывших на текущий момент сил и средств можно заключить:
Фактическое количество пожарных автомобилей:
Nф.отд.АЦ= 1
Фактическое количество личного состава:
Nф.л.с.= 4
Фактическое количество ПА установленных на ВИ:
NПА на ВИ= 0
Фактическое количество звеньев ГДЗС:
Nф.ГДЗС= 0
17 Вывод
На момент прибытия первых пожарных подразделений, силами персонала организована самостоятельная эвакуация 'ходячих' пациентов, а также эвакуация немобильных пациентов из палат №6,10 и 15. Эвакуация силами персонала из палат № 7,8, и 9 невозможно в связи с сильным задымлением.
Имеется непосредственная угроза пациентам находящимся в палатах № 7 и 9. Следует организовать их эвакуацию силами пожарной охраны. Палата № 8, согласно расчета полностью охвачена огнем, поэтому эвакуация пациентов из нее невозможна.

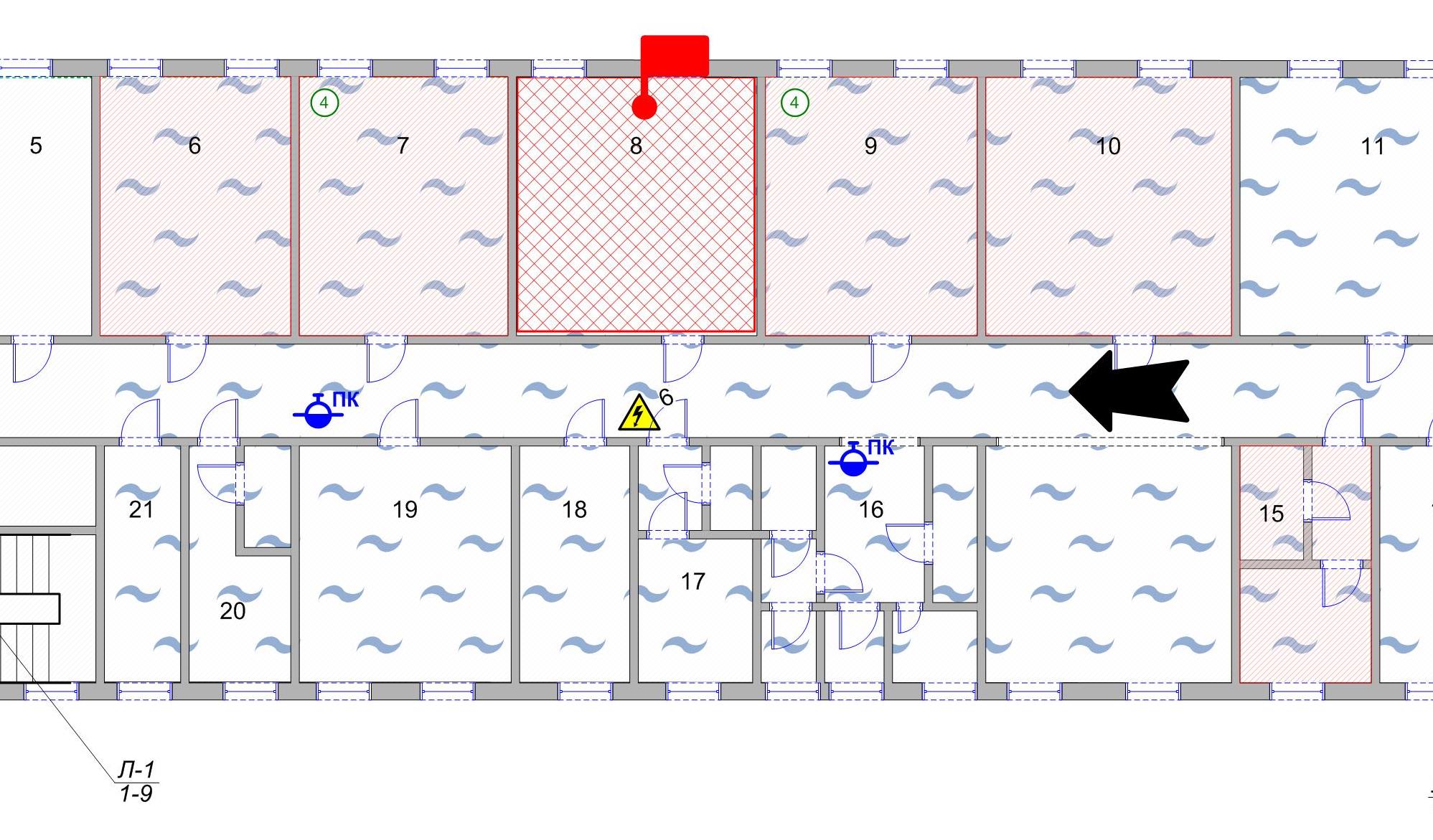

Рисунок 1 - Необходимость эвакуации из палат № 7 и 9
