Расчет сил и средств по варианту №2

Оценка обстановки на момент сосредоточения сил и средств

Эвакуация людей будет осуществляться методом вывода людей звеньями ГДЗС. Для расчета требьуемого времени эвакуации воспользуемся методикой описанной в [В. В. Теребнев, А.В. Подгрушный Пожарная тактика Москва, 2007, гл.11.1].

1 Время эвакуации людей звеньями ГДЗС

t_эвак = [N_с / N_п] * t_сэ * N_э * k

где:
t_эвак - время эвакуации всех людей, с.
N_с - количество людей которых требуется эвакуировать;
N_п - количество пожарных задействованных в эвакуации;
t_сэ - время эвакуации одного человека на один этаж, с. Принимается 18 с.;
N_э - количество этажей;
k - коэффициент учитывающий подъем пожарных на этаж и подготовку спасательных устройств. Принимаем 2

t_эвак = [ 15 / 15 ] * 18 * 4 * 2 = 144 с = 2,4 мин.

1. Дополнительные данные

По справочным сведениям и анализу пожаров на данных объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения составляет 1 м/мин, а интенсивность подачи воды 0,1 л/(м2*с). Время сообщения о пожаре по условиям объекта не превышает 5 минут. Время боевого развертывания подразделений с установкой ПА на ВИ и прокладкой магистральных рукавных линий принимаем 6 минут. За наихудший вариант принимаем возникновение пожара в кабинете на четвертом этаже. Размер помещения 9 x 7 м. Общая площадь кабинета 63 м²

2. Время свободного развития пожара

t_св. = t_сообщ. + t_сб. + t_сл. + t_б.р. + t_эвак

t_св. = 5 + 1 + 4 + 6 + 2,4= 18,4 мин

Определение времени следования подразделений

t_сл. = ( L * 60 ) / u_сл.

t_сл. = ( 3 * 60 ) / 45 = 4 мин.

3. Длина пути, пройденного огнем:

L_п= 0,5*V_л * 10 + V_л * (τ_св- 10)

L_п= 0,5*1*10 + 1*(18,4 – 10) = 13,4 м.

4. Определяем площадь пожара

Исходя из формы ограждающих конструкций пожар имеет сложную форму. С учетом масштаба площадь пожара составляет 106 м²

S_п = 106 м²

5. Определяем площадь тушения

Исходя из формы ограждающих конструкций пожар имеет сложную форму. С учетом масштаба и глубины тушения ручных пожарных стволов, площадь тушения составляет 47 м²

S_т = 47 м²

6. Определяем требуемый расход воды на тушение

Q_тр.т= S_т*I_тр

Q_тр.т= 47*0,1=4,7 л/с

7. Определяем требуемое количество стволов на тушение:

N^Б_тр.т= Q_тр.т/q^Б
N^А_тр.т= Q_тр.т/q^А
N^ПЛС_тр.т= Q_тр.т/q^ПЛС

N^Б_тр.т= 4,7/3,7 = 2 ствола Б, или
N^А_тр.т= 4,7/7,4 = 1 ствола А, или
N^ПЛС_тр.т= 4,7/16,8 = 1 ствола ПЛС

8. Определяем площадь защиты

Исходя из конструктивно-планировочных особенностей объекта принимаем площадь защиты равной удвоенной разнице площади пожара и площади тушения, для организации защиты помещений вышележащего этажа. Тогда:

S_з = 2 * (106 - 47) = 118 м²

9. Определяем требуемый расход на защиту

Q_тр.з = S_з*I_тр.з

Q_тр.з = 118 * 0,025 = 2,95 л/с

где:
S_з - площадь защиты, (м² ;м³);
I_тр.з - интенсивность подачи воды на защиту, л/(м²*с).

I_тр.з = I_тр * 0.25 = 0,1 * 0.25 = 0,025 л/с

10. Определяем требуемое количество стволов на защиту:

N^Б_тр.з= Q_тр.з/q^Б
N^А_тр.з= Q_тр.з/q^А
N^ПЛС_тр.з= Q_тр.з/q^ПЛС

N^Б_тр.з= 2,95/3,7 = 1 ствола Б, или
N^А_тр.з= 2,95/7,4 = 1 ствола А, или
N^ПЛС_тр.з= 2,95/16,8 = 1 ствола ПЛС

11. Определяем общий требуемый расход

Q_тр.общ = Q_тр.т + Q_тр.з

Q_тр.общ = 4,7 + 2,95 = 7,65 л/с

12. Определяем требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники

N_{АЦ.ВИ.тр}= Q_тр.общ / (0,8 * q_АЦ)

N_{АЦ.ВИ.тр}= 7,65 / (0,8 * 40) = 1

где:
q_АЦ - подача насоса АЦ, согласно ТТХ. Принимаем 40 м
0,8 - коэффициент эффективного использования пожарного насоса

13. Определяем предельно возможное расстояние подачи ОТВ

L_пр= [Н_н-(Н_разв ± Z_м ± Z_ств) / S*Q²]*(20/1,2)

L_пр = [100 - (50 ± 0 ± 18)/0.015 * 11,1²)]*(20/1,2) = 283 м

14. Определяем требуемое количество личного состава

N_л.с.тр= N_ГДЗС * 3 + N_{ГДЗС рез} * 3 + N_ПБ * 1+ N_КПП * 1 + N_А * 2+ N_Б * 1 + N_ПЛС * 3 + N_р * 1

N_л.с.тр=4 * 3 + 2 * 3 + 4 * 1 + 1 * 1 + 0 * 2+ 1 * 1 + 0 * 3 + 2 * 1 = 26

15. Определяем требуемое количество отделений на АЦ

N_отд.АЦ= N_л.с.тр/4

N_отд.АЦ= 26 /4 = 7

16. Определяем фактические показатели сосредоточения и применения сил и средств

Исходя из состава прибывших на текущий момент сил и средств можно заключить:

Фактическое количество основных пожарных автомобилей:

N_{ф.отд.АЦ}= 8

Фактическое количество личного состава:

N_ф.л.с.= 53

Фактическое количество ПА установленных на ВИ:

N_{ПА на ВИ}= 2

Фактическое количество звеньев ГДЗС:

N_ф.ГДЗС= 4

17. Определяем фактический расход на тушение

Исходя из возможной обстановки на пожаре и тактических условий проведения действий по тушению, принимаем на тушение:

Q_ф.т= N^Б_ф.т*q^Б + N^А_ф.т*q^А + N^ПЛС_ф.т*q^ПЛС

Q_ф.т= 3*3,7 + 0*7,4 + 0*16,8 = 11,1 л/с

где:
Q_ф.т - фактический расход воды на тушение, л/сек
N^Б_ф.т - количество поданных для тушения стволов Б, ед.
N^А_ф.т - количество поданных для тушения стволов А, ед.
N^ПЛС_ф.т - количество поданных для тушения лафетных стволов, ед.

18. Определяем фактический расход на защиту

Исходя из возможной обстановки на пожаре и тактических условий проведения действий по тушению, принимаем на защиту:

Q_ф.з= N^Б_ф.з*q^Б + N^А_ф.з*q^А + N^ПЛС_ф.з*q^ПЛС

Q_ф.з= 2*3,7 + 0*7,4 + 0*16,8 = 7,4 л/с

где:
Q_ф.з - фактический расход воды на защиту, л/сек
N^Б_ф.з - количество поданных на защиту стволов Б, ед.
N^А_ф.з - количество поданных на защиту стволов А, ед.
N^ПЛС_ф.з - количество поданных на защиту лафетных стволов, ед.

19. Определяем общий фактический расход

Q_ф.общ = Q_ф.т+Q_ф.з

Q_ф.общ = 11,1+7,4 = 18,5 л/с

где:
Q_ф.общ - общий фактический расход, л/с;

20. Определяем фактическое расстояние подачи воды

Согласно схеме объекта пожара, расстояние до ближайшего пожарного гидранта составляет 11 м

L_ф= 11 м

21. Оценка достаточности расхода

На тушение:
Q_тр.т = 4,7 л/сек
Q_ф.т = 11,1 л/сек
Q_тр.т <= Q_ф.т
Достаточно

На защиту:
Q_тр.з = 2,95 л/сек
Q_ф.з = 7,4 л/сек
Q_тр.з <= Q_ф.з
Достаточно

Общий:
Q_тр.общ = 7,65 л/сек
Q_ф.общ = 18,5 л/сек
Q_тр.общ <= Q_ф.общ
Достаточно

22. Определяем водоотдачу сети водопровода

По данным последней проверки противопожарного водоснабжения расход воды из ближайших пожарных гидрантов составляет: № 302- 25 л/с, № 301- 25 л/с что больше Q_тр.общ и больше Q_ф.общ Условие локализации соблюдается.
Вывод: объект водой обеспечен

23. Оценка достаточности АЦ установленных на ВИ

N_АЦ.ВИ.ф = 2
N_{АЦ.ВИ.тр} = 1
N_{АЦ.ВИ.тр} <= N_АЦ.ВИ.ф
Достаточно

24. Оценка возможности прокладки рукавной линии

L_ф = 11
L_пр = 283
L_ф <= L_пр
Работа НРС при заданных условиях возможна

25. Оценка достаточности личного состава

N_л.с.ф = 53
N_л.с.тр = 26
N_л.с.тр <= N_л.с.ф
Достаточно

26. Оценка достаточности автоцистерн

N_АЦ.ф = 8
N_АЦ.тр = 7
N_АЦ.тр <= N_л.с.ф
Достаточно

27. Вывод

Сил и средств для тушения пожара достаточно

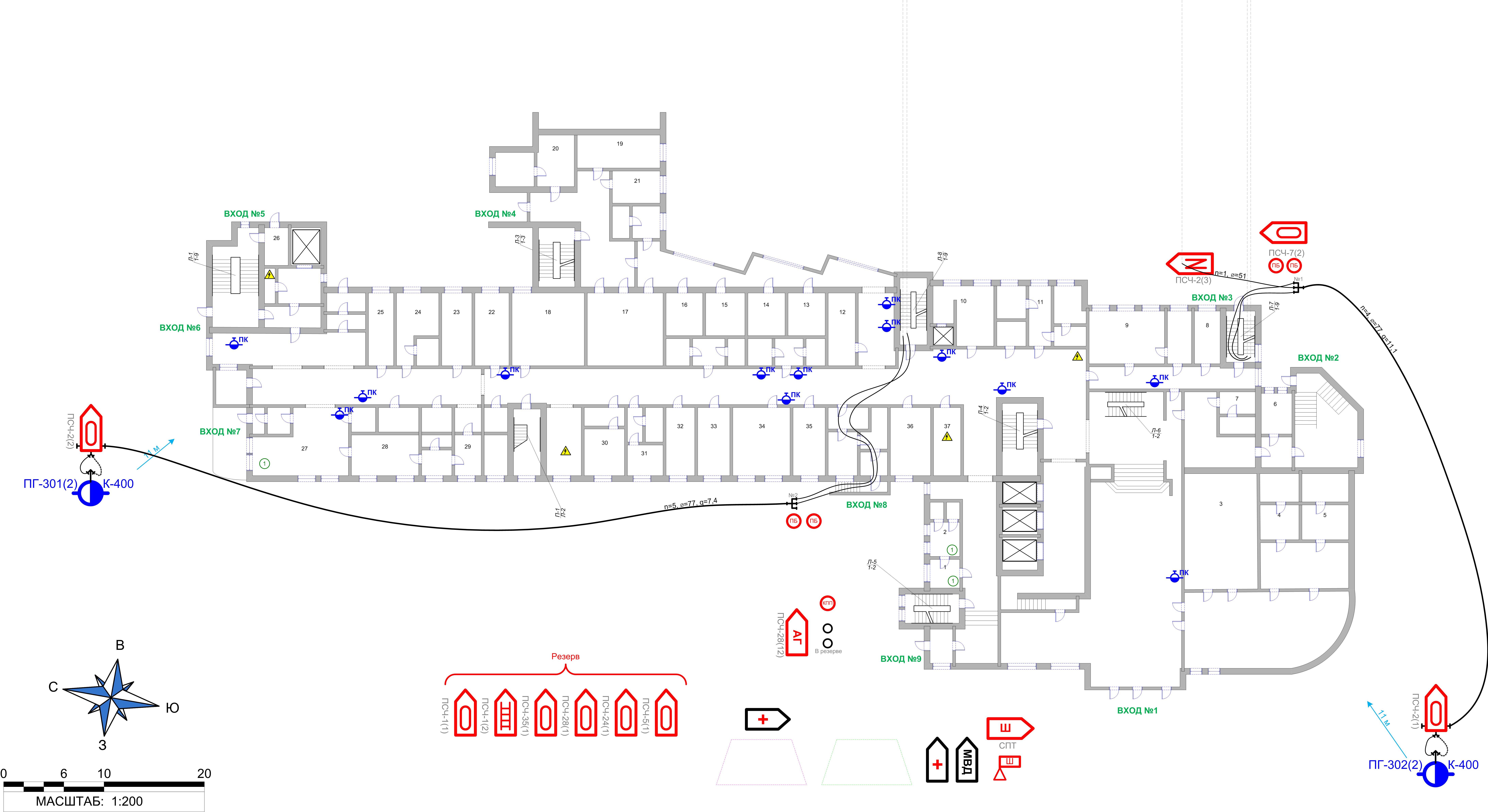

Рисунок 1 - Схема расстановки сил и средств на момент локализации на первом этаже

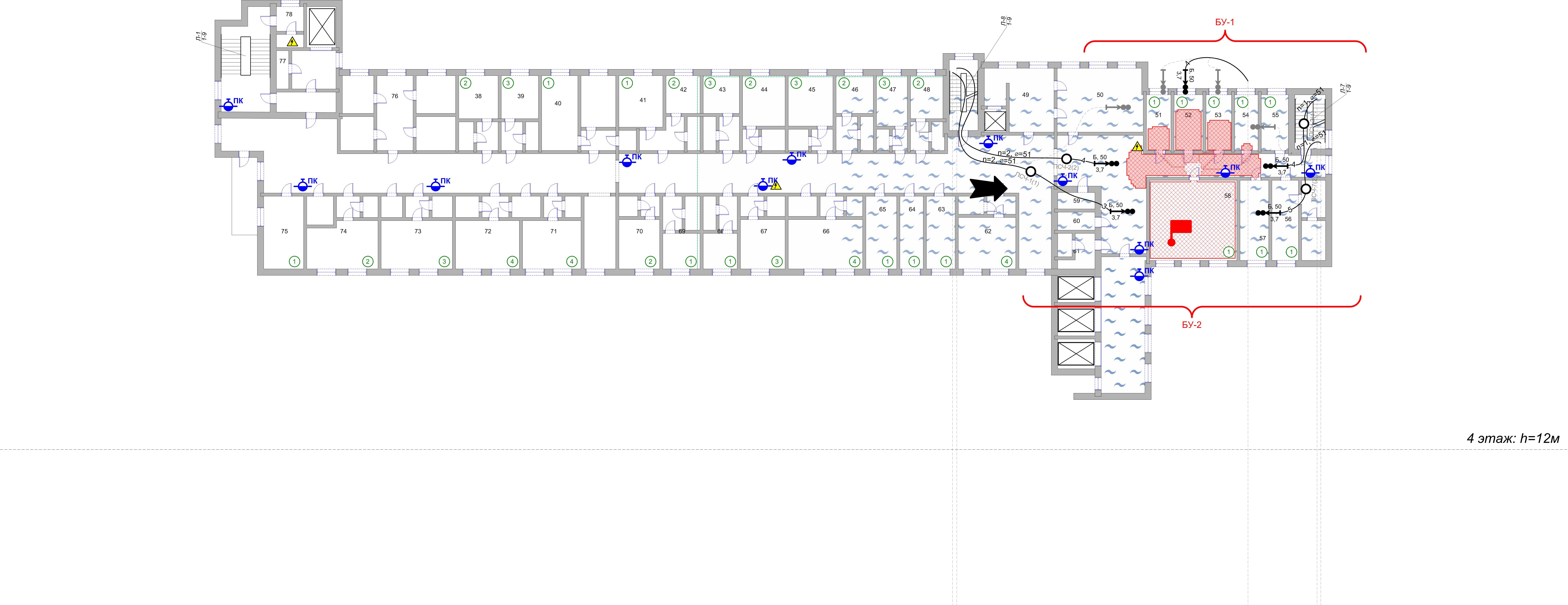

Рисунок 2 - Схема расстановки сил и средств на момент локализации на четвертом этаже

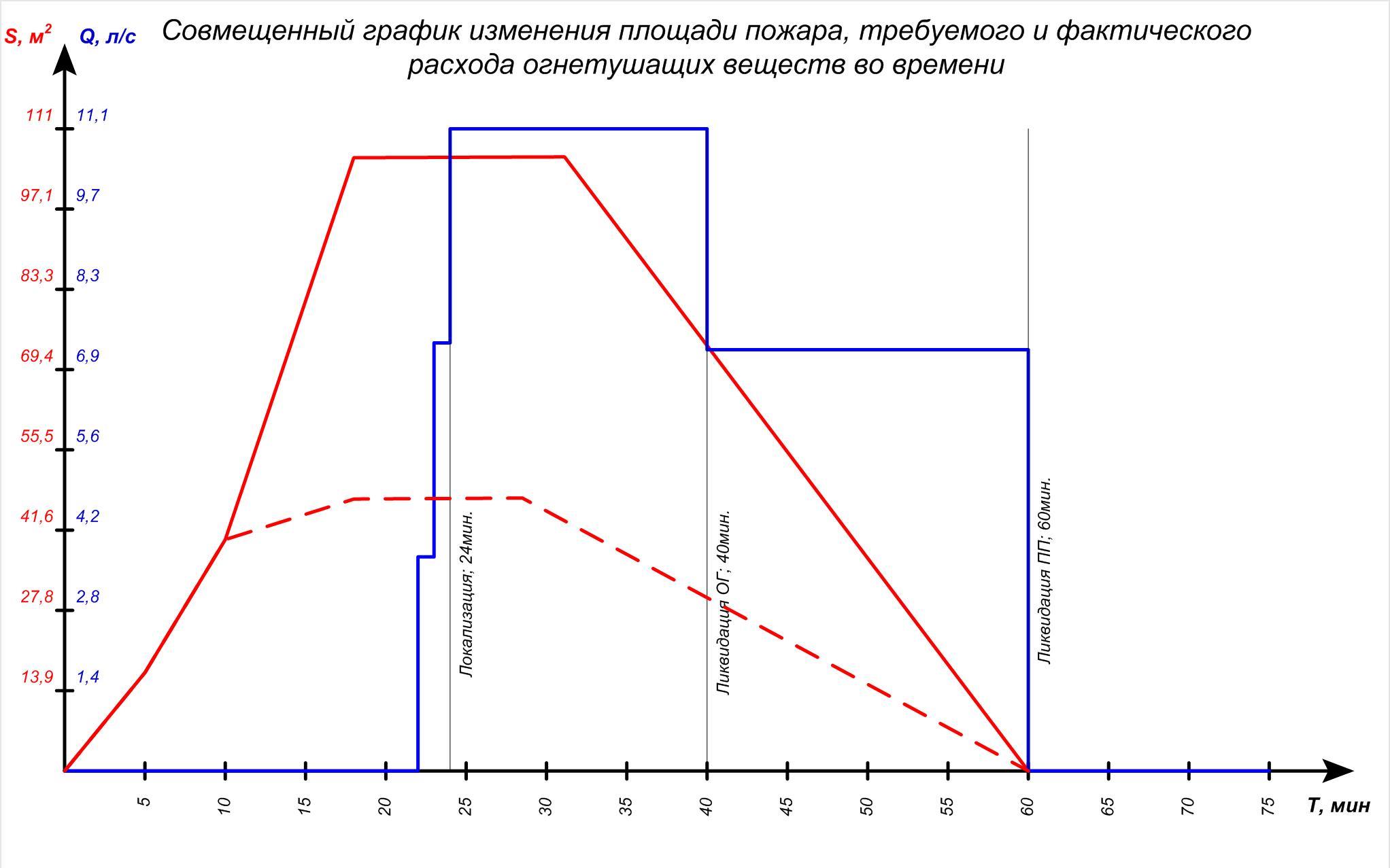

Рисунок 3 - Совмещенный график изменения площади пожара, требуемого и фактического расхода огнетушащих веществ во времени

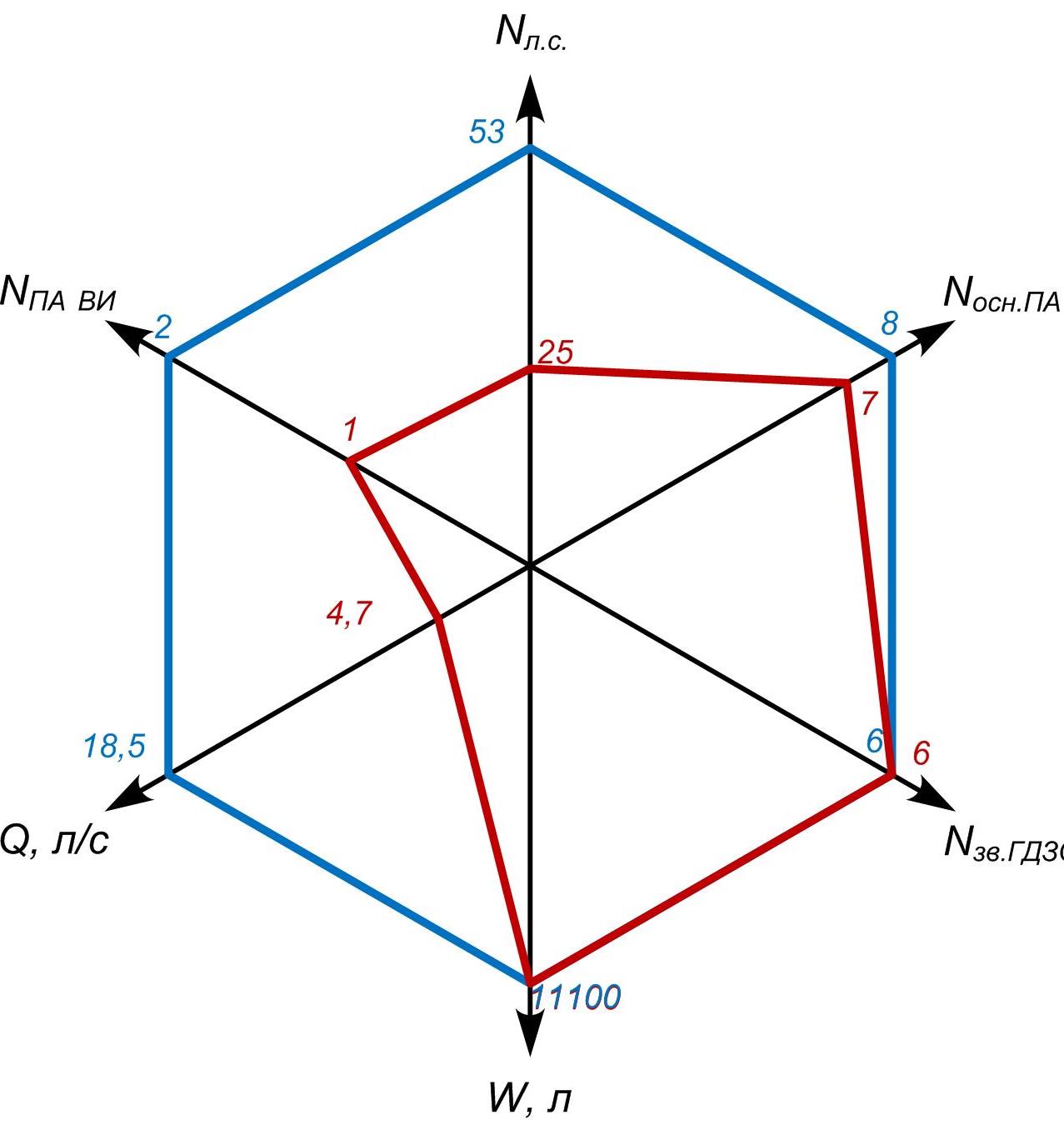

Рисунок 4 - Радиальная диаграмма локализации
