Расчет сил и средств по варианту №1
Оценка обстановки на момент локализации
1 Суммарное время Tc проведения спасательной операции (время выноса всех спасаемых наружу здания или сооружения) при вовлечении в нее имеющихся в наличии Nпн пожарных
Тс = (А1 · h · Nc · k1) / Nпн + Nc · f
где:
А1 = 1,2 (чел.·мин) / (Чел·м); Физический смысл числа А1 выражает среднюю производительность одного пожарного (в числителе «человек»), который в течение 1,2 минуты спускает одного спасаемого человека ( в знаменателе «Человек») на один метр по вертикали;
h - высота (м) от уровня земли, на которой находятся люди, терпящие бедствие при пожаре;
Nc - число людей, нуждающихся в спасании способом выноса на руках;
Nпн – количество имеющихся в наличии пожарных;
f = 1 мин/чел. – коэффициент, учитывающий потери времени за счет образования очереди спасателей при их движении к месту и от места скопления спасаемых людей, а также при их снабжении СИЗОД;
k1 = 1 – при работе пожарных без СИЗОД;
k1 = 1,5 – при работе пожарных в СИЗОД
h - в данном случае пожар произошел на 6 этаже, поэтому высоту эвакуации принимаем равной 18 м
Nc - исходя из экспликации помещений, делаем вывод, наиболее вероятным сценарием в данном случае будет случай, когда потребуется эвакуация силами пожарной охраны людей из палат №7, 9. Общее количество людей в данных палатах согласно имеющихся сведений - 8.
Nпн – количество имеющихся в наличии пожарных. Принимаем по количеству личного состава прибывшего по вызову №2 - 53
f = 1 мин/чел. – коэффициент, учитывающий потери времени за счет образования очереди спасателей при их движении к месту и от места скопления спасаемых людей, а также при их снабжении СИЗОД;
k1 = 1,5 – при работе пожарных в СИЗОД
Тс = (1,2 · 18 · 8 · 1.5) / 53 - 8 · 1 = 13 мин.
2 Дополнительные данные
По справочным сведениям и анализу пожаров на данных объектах с характерной пожарной нагрузкой и характеристикой зданий линейная скорость распространения горения составляет 1 м/мин, а интенсивность подачи воды 0,1 л/(м2*с). Время сообщения о пожаре по условиям объекта не превышает 5 минут. Время боевого развертывания с установкой машины на ПГ - 6 минут. За наихудший вариант принимаем возникновение пожара в палате на шестом этаже. Размер помещения 6,2 x 5 м. Общая площадь кабинета 31 м2
3 Время свободного развития пожара
tсв. = tсообщ. + tсб. + tсл. + tб.р. + Тс
tсв. = 5 + 1 + 4 + 6 + 13= 29 мин
Определение времени следования подразделений
tсл. = ( L * 60 ) / uсл.
tсл. = ( 3 * 60 ) / 45 = 4 мин.
4 Длина пути, пройденного огнем
Lп= 0,5*Vл * 10 + Vл * (τсв- 10)
Lп= 0,5*1*10 + 1*(29 – 10) = 24 м.
где:
Vл - линейная скорость распространения горения, м/мин;
τcв. время свободного развития горения, мин.
5 Определяем площадь пожара
Исходя из формы ограждающих конструкций пожар имеет сложную форму. С учетом масштаба площадь пожара составляет 296 м2
Sп = 296 м2
6 Определяем площадь тушения
Исходя из формы ограждающих конструкций пожар имеет сложную форму. С учетом масштаба и глубины тушения ручных пожарных стволов, площадь тушения составляет 89 м2
Sт = 89 м2
7 Определяем требуемый расход воды на тушение
Qтр.т= Sт*Iтр
Qтр.т= 89*0,1=8,9 л/с
8 Определяем требуемое количество стволов на тушение:
NБтр.т= 8,9/3,7 = 3 ствола Б, или
NАтр.т= 8,9/7,4 = 2 ствола А, или
NПЛСтр.т= 8,9/16,8 = 1 ствола ПЛС
9 Определяем площадь защиты
Исходя из конструктивно-планировочных особенностей объекта принимаем площадь защиты равной удвоенной разнице площади пожара и площади тушения, для организации защиты помещений вышележащего этажа. Тогда:
Sз = 2 * (296 - 89) = 414 м2
10 Определяем требуемый расход на защиту
Qтр.з = Sз*Iтр.з
Qтр.з = 414 * 0,025 = 10,35 л/с
Iтр.з = Iтр * 0.25 = 0,1 * 0.25 = 0,025 л/с
11 Определяем требуемое количество стволов на защиту:
NБтр.з= 10,35/3,7 = 3 ствола Б, или
NАтр.з= 10,35/7,4 = 2 ствола А, или
NПЛСтр.з= 10,35/16,8 = 1 ствола ПЛС
12 Определяем общий требуемый расход
Qтр.общ = Qтр.т + Qтр.з
Qтр.общ = 8,9 + 10,35 = 19,25 л/с
13 Определяем требуемое количество пожарных автомобилей, которые необходимо установить на водоисточники
NАЦ.ВИ.тр= Qтр.общ / (0,8 * qАЦ)
NАЦ.ВИ.тр= 19,25 / (0,8 * 40) = 1
где:
qАЦ - подача насоса АЦ, согласно ТТХ. Принимаем 40 м
0,8 - коэффициент эффективного использования пожарного насоса
14 Определяем предельно возможное расстояние подачи ОТВ
Lпр= [Нн-(Нразв ± Zм ± Zств) / S*Q2]*(20/1,2)
Lпр = [100 - (50 ± 0 ± 18)/0.015 * 11,12)]*(20/1,2) = 283 м
где:
Нн - напор на насосе, который равен 90-100 м;
Нразв - напор у разветвления, на 10м больше чем перед приборами подачи воды м;
Zм - наибольшая высота подъёма (+) или спуска (-) местности на предельном расстоянии, м;
Zств - наибольшая высота подъёма (+) или спуска (-) ствола от места установки разветвления или прилегающей местности на пожаре, м;
S - сопротивление одного пожарного рукава;
Q - суммарный расход воды одной наиболее загруженной магистральной рукавной линии, л/с. Принимаем 11,1 л/с
15 Определяем требуемое количество личного состава
Nл.с.тр= NГДЗС * 3 + NГДЗС рез * 3 + NПБ * 1+ NКПП * 1 + NА * 2+ NБ * 1 + NПЛС * 3 + Nр * 1
где:
NГДЗС - количество работающих звеньев ГДЗС, ед.;
NГДЗС рез - количество резервных звеньев ГДЗС, ед.;
NПБ - количество постов безопасности, ед.;
NКПП - количество КПП ГДЗС, ед.;
NБ - количество поданых без применения СИЗОД стволов Б, ед.;
NА - количество поданых без применения СИЗОД стволов А, ед.;
NПЛС - количество поданых без применения СИЗОД стволов ПЛС, ед.;
Nр - количество рукавных разветвления, ед.
Nл.с.тр=5 * 3 + 2 * 3 + 5 * 1 + 1 * 1 + 2 * 2+ 0 * 1 + 0 * 3 + 4 * 1 = 35
16 Определяем требуемое количество отделений на АЦ
Nотд.АЦ= Nл.с.тр/4
Nотд.АЦ= 35 /4 = 9
17 Определяем фактические показатели сосредоточения и применения сил и средств
Исходя из состава прибывших на текущий момент сил и средств можно заключить:
Фактическое количество АЦ:
Nф.отд.АЦ= 8
Фактическое количество личного состава:
Nф.л.с.= 53
Фактическое количество ПА установленных на ВИ:
NПА на ВИ= 2
Фактическое количество звеньев ГДЗС:
Nф.ГДЗС= 5
18 Определяем фактический расход на тушение
Исходя из возможной обстановки на пожаре и тактических условий проведения действий по тушению, принимаем на тушение:
Qф.т= NБф.т*qБ + NАф.т*qА + NПЛСф.т*qПЛС
Qф.т= 2*3,7 + 2*7,4 + 0*16,8 = 22,2 л/с
где:
Qф.т - фактический расход воды на тушение, л/сек
NБф.т - количество поданных для тушения стволов Б, ед.
NАф.т - количество поданных для тушения стволов А, ед.
NПЛСф.т - количество поданных для тушения лафетных стволов, ед.
19 Определяем фактический расход на защиту
Исходя из возможной обстановки на пожаре и тактических условий проведения действий по тушению, принимаем на защиту:
Qф.з= NБф.з*qБ + NАф.з*qА + NПЛСф.з*qПЛС
Qф.з= 2*3,7 + 1*7,4 + 0*16,8 = 14,8 л/с
где:
Qф.з - фактический расход воды на защиту, л/сек
NБф.з - количество поданных на защиту стволов Б, ед.
NАф.з - количество поданных на защиту стволов А, ед.
NПЛСф.з - количество поданных на защиту лафетных стволов, ед.
20 Определяем общий фактический расход
Qф.общ = Qф.т+Qф.з
Qф.общ = 22,2+14,8 = 37 л/с
где:
Qф.общ - общий фактический расход, л/с;
21 Определяем фактическое расстояние подачи воды
Согласно схеме объекта пожара, расстояние до ближайшего пожарного гидранта составляет 22 м
Lф= 22 м
22 Оценка достаточности расхода
На тушение:
Qтр.т = 8,9 л/сек
Qф.т = 22,2 л/сек
Qтр.т <= Qф.т
Достаточно
На защиту:
Qтр.з = 10,35 л/сек
Qф.з = 14,8 л/сек
Qтр.з <= Qф.з
Достаточно
Общий:
Qтр.общ = 19,25 л/сек
Qф.общ = 37 л/сек
Qтр.общ <= Qф.общ
Достаточно
23 Определяем водоотдачу сети водопровода
По данным последней проверки противопожарного водоснабжения расход воды из ближайших пожарных гидрантов составляет: № 302- 25 л/с, № 301- 25 л/с что больше Qтр.общ и больше Qф.общ Условие локализации соблюдается.
Вывод: объект водой обеспечен
NАЦ.ВИ.ф = 2
NАЦ.ВИ.тр = 1
NАЦ.ВИ.тр <= NАЦ.ВИ.ф
Достаточно
25 Оценка возможности прокладки рукавной линии
Lф = 22
Lпр = 283
Lф <= Lпр
Работа НРС при заданных условиях возможна
26 Оценка достаточности личного состава
Nл.с.ф = 53
Nл.с.тр = 35
Nл.с.тр <= Nл.с.ф
Достаточно
27 Оценка достаточности автоцистерн
NАЦ.ф = 8
NАЦ.тр = 9
NАЦ.тр > Nл.с.ф
Не достаточно
28 Вывод
С учетом привлечения 1 АГ с 2 звеньями ГДЗС, сил и средств для тушения пожара достаточно

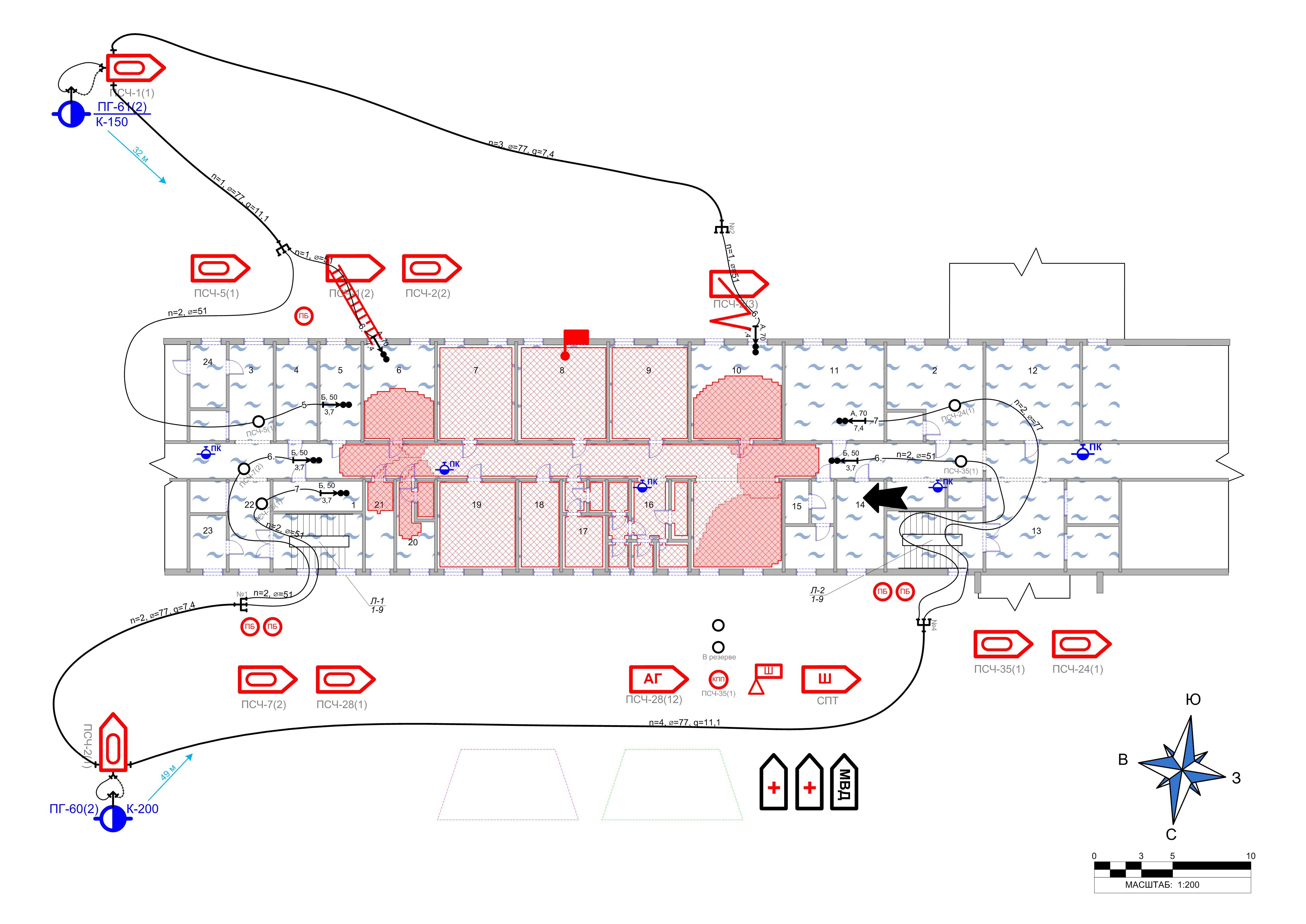

Рисунок 1 - Схема расстановки сил и средств на момент локализации

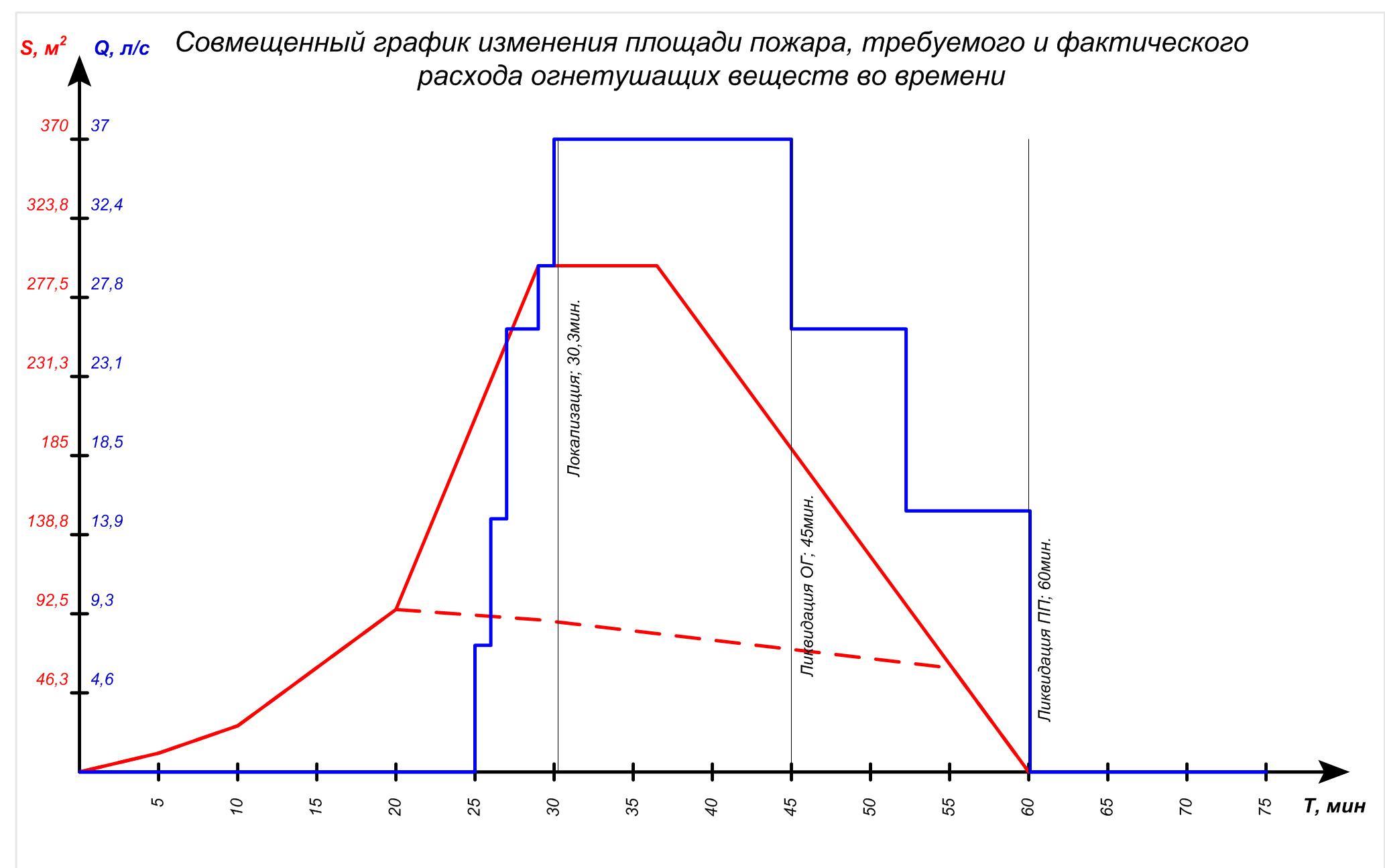

Рисунок 2 - Совмещенный график изменения площади пожара, требуемого и фактического расхода огнетушащих веществ во времени

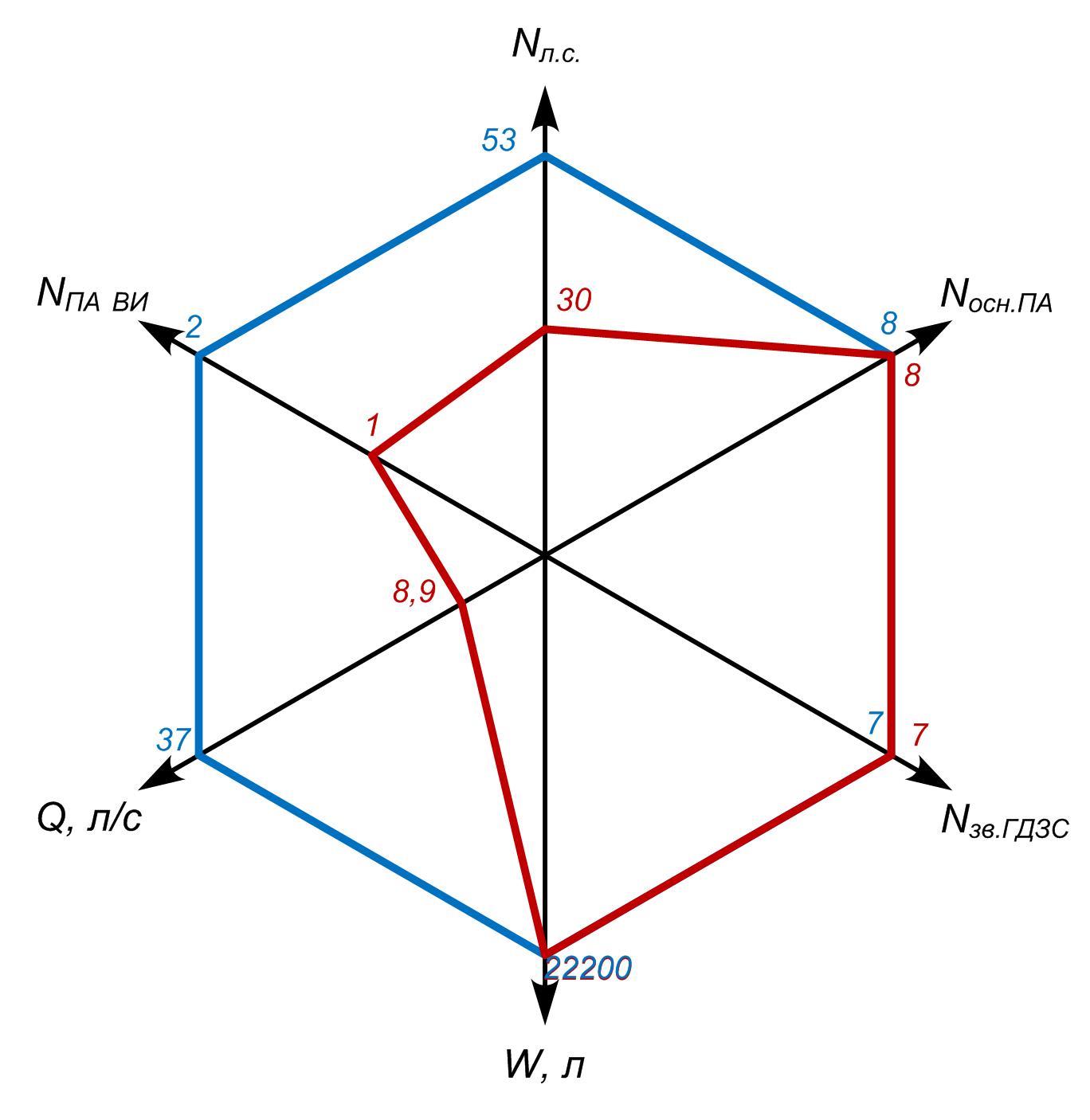

Рисунок 3 - Радиальная диаграмма локализации
